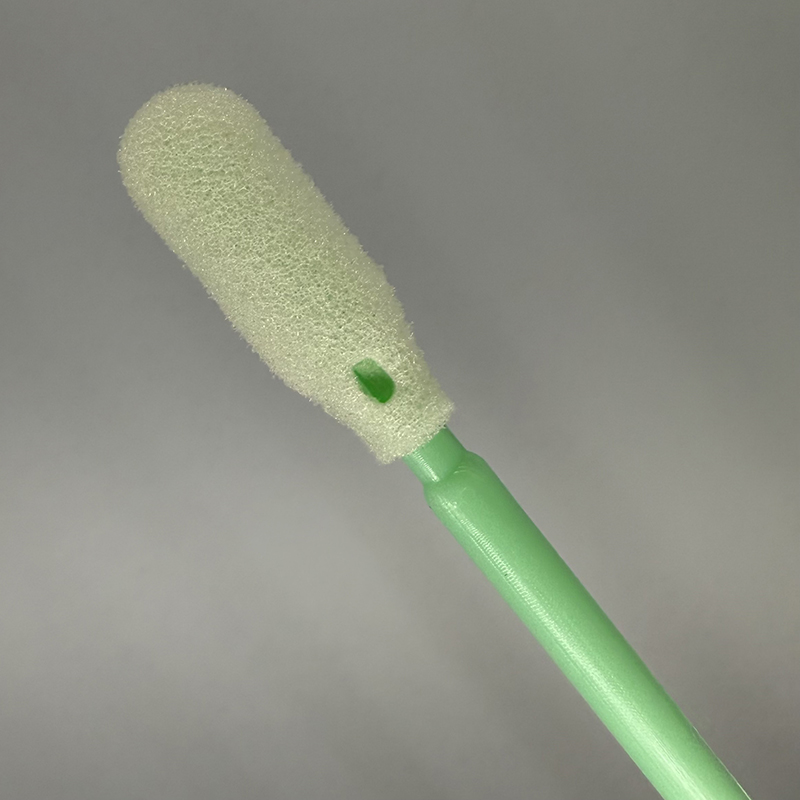

Écouvillons en polyester pour salle blanche en microfibre sont l'outil standard de nettoyage et d'échantillonnage de précision pour les environnements de salles blanches de classe ISO 3 à 8. , fabrication de produits électroniques, fabrication de semi-conducteurs, optique et assemblage de dispositifs médicaux. Un écouvillon en polyester combine une pointe en polyester tricoté ou tissé – qui génère un minimum de particules, absorbe efficacement les solvants et libère de très faibles niveaux de contaminants ioniques extractibles – avec une poignée en polypropylène, en nylon ou en fibre de verre qui ne se détache pas et ne dégaze pas dans des environnements contrôlés. Choisir le bon écouvillon en polyester signifie faire correspondre le style de pointe, la construction du matériau de la pointe, le matériau du manche et la certification de propreté aux exigences spécifiques du processus. L'utilisation d'un coton-tige standard ou d'un coton-tige en mousse dans une application en salle blanche n'est pas une substitution mineure : le coton génère des milliers de particules de fibres par utilisation d'un coton-tige et les cotons-tiges en mousse peuvent laisser des résidus sur les surfaces de précision, ce qui provoque des défauts dans les processus des semi-conducteurs, des optiques et des dispositifs médicaux.
Qu'est-ce qui fait d'un écouvillon en polyester un écouvillon pour salle blanche
Tous les écouvillons dotés d’une pointe en polyester ne sont pas considérés comme des écouvillons pour salle blanche. Le terme « écouvillon en polyester pour salle blanche » fait spécifiquement référence aux écouvillons qui ont été fabriqués, traités et emballés dans un environnement contrôlé, testés par rapport aux limites définies de contamination particulaire et ionique et validés pour une utilisation dans des salles blanches d'une classe ISO spécifiée.
La classification d'un écouvillon en salle blanche est déterminée par deux facteurs principaux : la propreté de l'environnement de fabrication dans lequel l'écouvillon a été produit et emballé, et les niveaux de contamination mesurés du produit fini. Les principaux fabricants produisent des écouvillons en polyester Salles blanches de classe ISO 4 à 6 , emballez-les individuellement dans des sachets compatibles avec les salles blanches (en polyéthylène ou en nylon à double emballage) et testez chaque lot de production pour détecter les résidus non volatils (NVR), le nombre de particules et la contamination ionique (sodium, chlorure, ammonium, etc.) avant leur libération.
Le rôle du polyester dans le contrôle de la contamination
Le polyester (polyéthylène téréphtalate, PET) est choisi comme matériau de pointe pour les écouvillons pour salles blanches en raison de sa combinaison unique de propriétés. En tant que thermoplastique synthétique, le polyester génère considérablement moins de particules que les fibres naturelles : une pointe en polyester tricoté utilisée avec de l'IPA libère généralement moins de 100 particules ≥0,5 µm par passage d'écouvillon dans des tests standardisés de génération de particules, comparé à des milliers de particules provenant du coton et à des centaines provenant de nombreuses formulations de mousse. Le polyester contient également de très faibles substances extractibles ioniques, ce qui est essentiel dans les processus humides de semi-conducteurs où la contamination ionique sur les tranches de silicium provoque des défauts d'oxyde de grille et des pannes de circuits.
De plus, le polyester est chimiquement compatible avec la gamme complète de solvants utilisés dans le nettoyage de précision : alcool isopropylique (IPA), acétone, méthyléthylcétone (MEK), éthanol et la plupart des solvants fluorés. Il ne se dissout pas, ne gonfle pas et ne laisse pas de résidus lorsqu'il est mouillé avec ces solvants, contrairement aux tampons en mousse qui peuvent se dégrader avec les cétones et certains solvants chlorés.
Embouts en polyester microfibre et embouts en polyester tricoté standard
Dans la catégorie des écouvillons en polyester, il existe une distinction importante entre les embouts en polyester tricoté standard et les embouts en polyester microfibre. Le polyester tricoté standard utilise des fibres de 10 à 25 µm de diamètre tissé ou tricoté dans une pointe qui offre une bonne absorption des solvants et des performances fiables en matière de particules. Le polyester microfibre utilise des fibres fendues ou ultrafines de 1 à 5 µm de diamètre — similaire dans son concept aux chiffons de nettoyage en microfibre mais conçu selon les normes des salles blanches. La structure de fibres plus fine des pointes en microfibre augmente la surface totale, améliore l'efficacité d'essuyage sur les surfaces lisses de précision, améliore l'absorption capillaire et permet à la pointe de se conformer plus étroitement à la topographie de la surface lors du nettoyage des lentilles optiques, des optiques laser ou des pièces mécaniques de précision aux caractéristiques fines.
Styles de pointes d'écouvillons en polyester et leurs applications
La géométrie de la pointe est le principal différenciateur entre les modèles d'écouvillons en polyester et la variable de sélection la plus importante après le matériau. Chaque style de pointe est optimisé pour une géométrie de surface, une exigence d'accès ou une tâche de nettoyage différente.
| Style de pointe | Forme | Taille de la pointe (environ) | Applications principales |
|---|---|---|---|
| Rond / Ovale | Ballon rond ou ovale | 3 à 8 mm de diamètre | Essuyage général des surfaces, nettoyage optique, échantillonnage des surfaces planes |
| Pointu / Conique | Cône conique à pointe fine | Diamètre de la pointe de 0,5 à 2 mm | Nettoyage des broches du connecteur, circuit imprimé via nettoyage, accès aux détails fins |
| Pagaie / Plat | Pagaie rectangulaire plate | 5 à 15 mm de large | Surfaces optiques plates, composants de lecteur de disque, essuyage de grandes surfaces |
| Ciseau | Bord plat incliné | 4 à 8 mm de large | Nettoyage des bords, des fentes et des coins ; nettoyage des extrémités des fibres optiques |
| Cylindre / Tube | Embout cylindrique sans mousse | 2 à 6 mm de diamètre | Connecteurs cylindriques, ferrules de fibre optique, nettoyage de petit alésage |
| Mini/Micro | Ronde ou pagaie miniaturisée | 1 à 3 mm | Nettoyage de composants CMS, dispositifs MEMS, assemblage microélectronique |
Nettoyage des connecteurs fibre optique : une exigence spécifique en matière de conseils
Le nettoyage des extrémités des fibres optiques est l’une des applications les plus exigeantes avec les écouvillons en polyester. Le diamètre du cœur de la fibre monomode est seulement 8 à 9 µm , et la contamination sur l'extrémité d'un connecteur LC, SC ou MTP/MPO provoque une perte d'insertion et une rétro-réflexion qui dégradent les performances du réseau. Les pointes d'écouvillon en polyester spécialisées pour le nettoyage des connecteurs de fibre sont dimensionnées avec précision en fonction du diamètre de la virole du connecteur — Écouvillons à virole de 1,25 mm pour connecteurs LC, écouvillons à virole de 2,5 mm pour connecteurs SC et ST - et sont utilisés avec l'IPA dans le cadre d'un protocole à un seul passage et à un seul écouvillon (ne jamais réutiliser un écouvillon ni effectuer plusieurs passages avec le même écouvillon) pour garantir que l'extrémité est nettoyée sans recontamination par l'écouvillon lui-même.
Manipuler les matériaux et leur impact sur les performances des salles blanches
Le manche d'un écouvillon en polyester pour salle blanche n'est pas simplement un support structurel : il contribue aux performances globales de l'écouvillon en matière de particules et de dégazage et doit être compatible avec l'environnement de la salle blanche et tous les solvants utilisés lors de l'application.
- Manche en polypropylène (PP) : Le matériau de poignée le plus courant pour les écouvillons en polyester pour salles blanches générales. Le PP moulé par injection est chimiquement inerte vis-à-vis de l'IPA, de l'éthanol et de la plupart des nettoyants aqueux ; génère de très faibles particules ; et est compatible avec les environnements ISO de classe 5 à 8. Les poignées en PP sont légèrement flexibles, ce qui améliore le confort lors des tâches de nettoyage prolongées.
- Manche en nylon : Rigidité supérieure à celle du PP, utile lorsqu'un placement précis de la pointe sous une force contrôlée est requis, par exemple lors du nettoyage des connecteurs optiques ou de la pression dans des zones encastrées. Les manches en nylon sont compatibles avec les mêmes solvants que le PP mais peuvent absorber de petites quantités d'eau provenant des solutions de nettoyage aqueuses au fil du temps.
- Manche en fibre de verre (GFRP) : Utilisé dans les applications à faible dégazage les plus exigeantes : chambres de traitement des semi-conducteurs, environnements sous vide et salles blanches aérospatiales. Les poignées en fibre de verre ont un dégazage extrêmement faible sous vide et dans des conditions de température élevée et offrent une rigidité élevée pour une application précise de la force. Ils sont plus chers que le PP ou le nylon et sont spécifiés lorsque les limites de carbone organique total (COT) ou de dégazage sont critiques.
- Manche en fibre de carbone : Trouvé dans les applications d'ultra-précision nécessitant à la fois un faible dégazage et un rapport rigidité/poids élevé. Les poignées en fibre de carbone sont par nature sécurisées ESD (électriquement conductrices), ce qui les rend adaptées à une utilisation sur des composants sensibles ESD où une décharge statique accidentelle de l'opérateur via une poignée non conductrice est un problème.
- Poignées en bois et papier : Non acceptable dans les environnements de classe OIN 5 ou plus propres – le bois et le papier sont d’importantes sources de particules et de contamination biologique. Leur présence dans tout processus critique en matière de contamination doit être traitée comme une non-conformité.
Spécifications de performances clés et méthodes de test
Les fiches techniques des écouvillons en polyester pour salles blanches rapportent plusieurs résultats de tests standardisés qui permettent aux acheteurs de comparer les produits de manière objective. Comprendre ce que mesurent ces tests – et quelles valeurs sont acceptables pour une application donnée – évite l’erreur courante consistant à sélectionner un produit sur la base d’un langage marketing plutôt que de données de performances vérifiées.
| Paramètre de test | Méthode d'essai | Valeur acceptable (ISO classe 5) | Pourquoi c'est important |
|---|---|---|---|
| Résidu non volatil (NVR) | Extraction IPA, gravimétrique | <100 µg par écouvillon | Résidu laissé en surface après évaporation du solvant ; critique pour les surfaces optiques et semi-conductrices |
| Génération de particules (≥0,5 µm) | Compteur de particules liquides (LPC) | <500 particules par écouvillon | Les particules rejetées par la pointe pendant l'utilisation peuvent se déposer sur les surfaces sensibles et provoquer des défauts |
| Contamination ionique (Na⁺, Cl⁻) | Chromatographie ionique (IC) | <5 ng/cm² par ion | La contamination ionique provoque la corrosion des PCB et une rupture diélectrique dans les dispositifs semi-conducteurs |
| Carbone Organique Total (COT) | Oxydation par combustion / NDIR | <50 µg par écouvillon | Les résidus organiques provoquent une contamination des produits chimiques de traitement ultra-purs et des analyses biologiques |
| Capacité d'absorption des fluides | Gravimétrique (poids humide IPA) | ≥0,3 mL par pointe d'écouvillon | Détermine la quantité de solvant que l'écouvillon peut transporter et délivrer à la surface pendant le nettoyage |
| Biocharge (nombre microbien) | USP <61> / ISO 11737-1 | <10 UFC par écouvillon (stérile : 0) | Critique pour l'assemblage de dispositifs médicaux, les salles blanches pharmaceutiques et l'échantillonnage microbiologique |
Écouvillons en polyester stériles ou non stériles
Pour la fabrication pharmaceutique, l’assemblage de dispositifs médicaux et la surveillance microbiologique de l’environnement, des écouvillons stériles en polyester sont nécessaires. Les écouvillons stériles sont irradiés aux rayons gamma après l'emballage final pour atteindre un niveau d'assurance de stérilité (SAL) de 10⁻⁶ (une unité non stérile par million), validé selon la norme ISO 11137. Chaque écouvillon stérile est emballé individuellement dans une pochette pelable avec un certificat de stérilité spécifique au lot. Les écouvillons en polyester non stériles pour salles blanches, à faible charge biologique mais non validés SAL, conviennent aux applications d'électronique, d'optique et de semi-conducteurs où le nombre de microbes ne constitue pas un risque pour le processus.
Compatibilité des classes de salle blanche ISO et sélection des écouvillons
La norme ISO 14644-1 classe les salles blanches de la classe ISO 1 (moins de particules) à la classe ISO 9 (la moins contrôlée). L’écouvillon sélectionné doit être fabriqué et emballé dans une salle blanche d’une propreté égale ou supérieure à celle de l’environnement dans lequel il sera utilisé – sinon l’écouvillon lui-même est une source de contamination. Le tableau suivant mappe les classes de salle blanche ISO aux qualités d'écouvillons en polyester appropriées.
| Classe ISO | Particules maximales ≥0,5 µm/m³ | Qualité d'écouvillon requise | Norme d'emballage | Industrie typique |
|---|---|---|---|---|
| ISO 3-4 | 35-352 | NVR ultra faible, microfibre de polyester, poignée en fibre de verre/carbone | Emballage triple, classe 4 | Fabrique de plaquettes semi-conductrices avancées, nanotechnologie |
| ISO 5 | 3 520 | Microfibre ou polyester standard, manche en PP ou nylon, tests de lots certifiés | Double emballage, classe 5 | Fabrique de semi-conducteurs, remplissage aseptique pharmaceutique, optique de précision |
| OIN 6 | 35 200 | Polyester standard, manche PP, testé par lots | Double emballage | Assemblage de dispositifs médicaux, fabrication de disques durs |
| OIN 7 | 352 000 | Polyester standard, poignée PP | En sachet simple ou double | Assemblage électronique, aérospatiale, fabrication générale de précision |
| OIN 8 | 3 520,000 | Polyester standard minimum ; éviter le coton/mousse | En sac individuel ou en vrac | Assemblage de circuits imprimés, électronique générale, laboratoire |
Principales applications des écouvillons en polyester pour salles blanches
Comprendre comment les écouvillons en polyester sont utilisés dans des processus spécifiques clarifie l'importance d'une spécification et d'une technique correctes, et met en évidence les cas où le remplacement d'un produit de qualité inférieure crée un risque mesurable.
Fabrication de semi-conducteurs et de plaquettes
Dans les usines de fabrication de semi-conducteurs, des tampons en polyester sont utilisés pour nettoyer les rainures des joints toriques des chambres de traitement, les composants en quartz, les écrans de dépôt et les surfaces des équipements entre les cycles de traitement. Le coût de la contamination dans ce contexte est extrême : un seul lot de plaquettes contaminé lors d'une procédure de nettoyage en salle blanche peut représenter 50 000 $ à 500 000 $ de perte de produit en fonction du type d'appareil. Les écouvillons utilisés dans cet environnement doivent avoir un NVR ultra faible (généralement <50 µg par écouvillon), une très faible contamination ionique et doivent être compatibles avec les produits chimiques de nettoyage spécifiques utilisés - qui, dans les usines de fabrication de semi-conducteurs, incluent souvent des formulations contenant du HF qui nécessitent une évaluation de la compatibilité des matériaux de l'écouvillon.
Nettoyage des composants optiques et des lentilles
Les surfaces optiques (objectifs d'appareil photo, optiques laser, miroirs de télescope et instruments de précision) nécessitent la technique de nettoyage la plus délicate. Les pointes des écouvillons en microfibre de polyester, humidifiés avec de l'IPA ou du méthanol de qualité optique, sont tirées sur la surface optique d'un seul coup droit (jamais circulaire) pour soulever et transporter la contamination plutôt que de la redistribuer. La structure fibreuse extrêmement fine des pointes en microfibre ( Diamètre de fibre de 1 à 3 µm ) entre en contact avec le revêtement optique à une échelle qui s'adapte à la surface sans rayer, tout en fournissant une action capillaire suffisante pour éliminer la contamination particulaire et organique. Les applications de nettoyage optique privilégient les tampons à palette ou à pointe plate pour les grandes surfaces planes et les pointes pointues ou biseautées pour le nettoyage des bords et des zones de lentilles en retrait.
Nettoyage des circuits imprimés (PCB) et des assemblages électroniques
L'élimination des résidus de flux des joints de soudure, le nettoyage des contacts des connecteurs et l'élimination de la contamination sous les composants à faible dégagement sont les principales utilisations des tampons en polyester pour l'assemblage de PCB. Des tampons en polyester pointus ou à petite tête humidifiés avec de l'IPA sont utilisés pour nettoyer les joints de soudure individuels ou les broches de connecteur sans propager la contamination aux zones adjacentes. La contamination ionique provenant des résidus de flux sur les PCB peut provoquer une migration électrochimique et une croissance de dendrites cela entraîne des courts-circuits intermittents et des pannes sur le terrain, ce qui fait d'un nettoyage et d'une vérification approfondis (via des tests par chromatographie ionique des solutions de lavage des cartes) une étape de processus critique pour la fiabilité.
Surveillance environnementale et échantillonnage microbiologique
Dans les salles blanches de produits pharmaceutiques et de dispositifs médicaux, les écouvillons stériles en polyester sont l'outil standard pour l'échantillonnage de la charge microbienne de surface par OIN 14644-9 et les exigences de l'UE GMP Annexe 1. L'écouvillon est humidifié avec un tampon neutralisant, essuyé sur une surface définie (généralement 25 cm²), remis dans un tube de transport et cultivé pour énumérer les unités formant colonies (UFC). Les pointes d'écouvillon en polyester sont préférées au coton pour l'échantillonnage microbiologique car elles libèrent plus complètement les cellules microbiennes dans le milieu de culture, améliorant ainsi l'efficacité de la récupération en 15 à 30 % par rapport aux cotons-tiges dans les études comparatives de récupération – une différence significative lorsque le but des tests est de détecter une contamination de faible niveau aux limites des mesures réglementaires.
Technique d'écouvillonnage correcte : comment la méthode d'application affecte les résultats
Même le bon tampon utilisé de manière incorrecte produit de mauvais résultats de nettoyage ou endommage la surface. Les meilleures pratiques suivantes reflètent la technique standard de l’industrie pour le nettoyage de salle blanche et de précision avec des tampons en polyester.
- Un écouvillon, un passage, une direction : Pour les surfaces optiques et semi-conductrices, chaque écouvillon doit être utilisé pour un seul passage dans une seule direction. Réutiliser un tampon ou essuyer d’avant en arrière redistribue la contamination sur la surface. Jetez chaque écouvillon après une utilisation.
- Mouillez correctement l'écouvillon : Pour le nettoyage IPA, la pointe de l’écouvillon doit être mouillée – et non saturée – afin que le solvant soit distribué uniformément sans inonder la surface. Un excès de solvant peut transporter la contamination sous les composants ou dans des espaces où il ne peut pas s'évaporer proprement.
- Faire suivre du mouillé par du sec : Après le nettoyage avec un tampon imbibé de solvant, suivez immédiatement avec un tampon en polyester sec pour éliminer le solvant et toute contamination soulevée avant qu'ils ne puissent se redéposer à mesure que le solvant s'évapore.
- Appliquez une pression légère et constante : Une forte pression comprime la pointe et réduit sa surface de contact effective ; pour les revêtements optiques délicats, une pression excessive peut provoquer des micro-rayures même avec des fibres de polyester souples. Appliquez juste assez de pression pour que la pointe reste en contact complet avec la surface.
- Emballage ouvert uniquement en salle blanche : Les écouvillons en polyester emballés dans des sachets doubles pour salle blanche doivent avoir le sac extérieur retiré à l’entrée de la salle blanche et le sac intérieur ouvert uniquement au moment de l’utilisation. La manipulation du sac intérieur en dehors de la salle blanche va à l’encontre de l’objectif d’un emballage propre.
- Ne touchez jamais la pointe de l’écouvillon : Le contact avec la peau dépose des huiles, des sels et des cellules cutanées sur la pointe, la contaminant immédiatement. Manipulez l’écouvillon uniquement par la poignée ; si la pointe est accidentellement touchée, jetez l’écouvillon.
Liste de contrôle de sélection des écouvillons en polyester
L'application d'un processus de sélection structuré évite les erreurs les plus courantes (choix d'une mauvaise géométrie de pointe, sous-spécification du degré de propreté ou sélection d'une combinaison solvant-poignée incompatible) qui conduisent à des échecs de processus et à des événements de contamination.
- Identifier la classe de salle blanche ISO de l'environnement où l'écouvillon sera utilisé et sélectionner un écouvillon fabriqué et emballé dans une salle blanche de classe égale ou supérieure.
- Définissez la géométrie de la surface et les exigences d'accès : surface plane (palette/pointe plate), encastrée ou étroite (pointe pointue/conique), connecteur ou virole (pointe cylindrique dimensionnée pour correspondre) ou grande surface (pointe ronde/ovale).
- Sélectionnez le matériau de la pointe : microfibre de polyester pour les surfaces optiques, les détails fins ou l'efficacité d'essuyage maximale ; Polyester tricoté standard pour le nettoyage général, l'échantillonnage et les surfaces moins sensibles.
- Choisissez le matériau du manche basé sur les exigences de compatibilité et de rigidité des solvants : PP pour usage général IPA/éthanol ; nylon pour une plus grande rigidité ; fibre de verre ou fibre de carbone pour les exigences de vide, de haute température ou de dégazage ultra faible.
- Déterminer les exigences de stérilité : stérile (irradié gamma, SAL 10⁻⁶) pour l'échantillonnage pharmaceutique et microbiologique ; non stériles à faible biocharge pour les applications électroniques, semi-conductrices et optiques.
- Demander des rapports de tests spécifiques à un lot pour le NVR, la génération de particules et la contamination ionique du fournisseur ; ne vous fiez pas uniquement aux tableaux de spécifications du catalogue, qui peuvent refléter les meilleurs résultats plutôt que les performances typiques des lots de production.
